1206 系列慢熔断贴片保险丝
1.产品材质
本体: 铜 , 银, 锡
基板: 氧化铝陶瓷基板
电极：铜, 镍, 锡 (电极端面为镀镍及无铅锡)

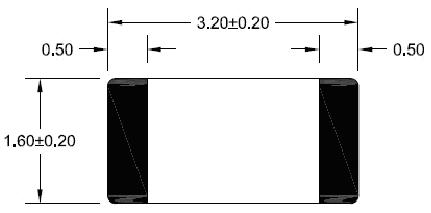

2.工程图（单位：mm）
3.产品规格属性对照表
|
產品型號 |
印字 |
額定電流 |
額定電壓 |
冷阻值 |
最大電壓降 |
I²T值 |
|
1206 .750 |
0.75 |
750 mA |
72V/63V |
0.850Ω |
1150 mV |
0.019 |
|
1206 001 |
H |
1.0A |
72V/63V |
0.480Ω |
510 mV |
0.11 |
|
1206 1.50 |
K |
1.5 A |
72V/63V |
0.230Ω |
367 mV |
0.17 |
|
1206 002 |
N |
2.0A |
72V/63V |
0.140Ω |
316 mV |
0.41 |
|
1206 2.50 |
O |
2.5A |
72V/63V |
0.080Ω |
240 mV |
0.68 |
|
1206 003 |
P |
3.0A |
72V/63V |
0.050Ω |
187 mV |
1.50 |
|
1206 3.50 |
R |
3.5A |
72V/63V |
0.038Ω |
180 mV |
2.00 |
|
1206 004 |
S |
4.0A |
72V/63V |
0.034Ω |
173 mV |
2.50 |
|
1206 005 |
X |
4.5A |
45V/32V |
0.025Ω |
164 mV |
2.65 |
|
1206 006 |
T |
5.0A |
45V/32V |
0.0215Ω |
145 mV |
4.00 |
|
1206 007 |
F |
6.0A |
45V/32V |
0.016Ω |
140 mV |
12.0 |
|
1206 008 |
7 |
7.0A |
45V/32V |
0.0123Ω |
130 mV |
14.0 |
|
1206 010 |
M |
8.0A |
32V/24V |
0.010Ω |
123 mV |
16.0 |
|
1206 012 |
U |
10.0A |
32V/24V |
0.007Ω |
110 mV |
22.0 |
|
1206 015 |
12 |
12.0A |
32V/24V |
0.005Ω |
85 mV |
11.5 |
|
1206 015 |
15 |
15.0A |
32V/24V |
0.0035Ω |
78 mV |
16.5 |
|
1206 020 |
Q |
20.0A |
32V/24V |
0.0034Ω |
80 mV |
50.0 |
|
1206 025 |
L |
25.0A |
32V/24V |
0.0016Ω |
90 mV |
60.0 |
|
1206 030 |
Z |
30.0A |
32V/24V |
0.0013Ω |
90 mV |
100 |
4.电气特性
|
Rated Current |
Electrical Characteristics |
|
1.0ln |
2.0 ln |
2.5 ln |
3.0 ln |
3.5 ln |
10 ln |
|
0.75A～3A |
4h min |
1s-60s |
5s max |
0.1s-3s |
- |
0.2ms-20ms |
|
3.5A～5A |
4h min |
- |
- |
0.1s-3s |
- |
0.2ms-20ms |
|
6A～30A |
4h min |
- |
- |
- |
5s max |
0.2ms-10ms |
分斷能力 / Breaking Capacity 750mA-4A : 50A@72V DC
4.5A-7.0A : 50 A@45VDC; 50 A@32VDC
8.0A-30A : 300A@24VDC, 150A@32VDC
5.使用及存储
操作温度
-55℃ to + 150℃ (需要考虑温度折减)
可焊性
T/熔锡温度=235℃±5℃, t/浸锡时间=2±0.5s,
Cover/覆盖率 ≧95%
耐焊接热
T / 熔锡温度=260℃±5℃, t/浸锡时间=10s ±1s
建议焊接参数
260℃,10s Max. (solder-reflow /回流焊)
储存条件
在温度+10℃~60℃，相对湿度 ≦75% 的密闭条件下可存放3年。
在温度+10℃~60℃，相对湿度为95%的非露天下最多可存放30 天。
|
